四軸可選配交流伺服電機。
床身采用樹脂砂鑄造，兩次高溫處理，有效的控制了機床變形量。
采用進口緊密直線導軌，長時間保持機械精度。
實用低壓無阻恒流高頻電源進行加工切割，使得切割的效率.表面粗糙度和鉬絲損耗等工藝指標處于國內領先水平。
采用小脈寬，大電流的恒壓源進行加工修刀，大幅度提升了多次切割的穩定性，一致性和工藝指標。
合理的環保封閉結構設計
C型結構，雙開門視窗液槽，雙向恒力緊絲、
X,Y,U,V采用伺服電機或混合電機，配備4軸手脈，使得機床移動方便快捷

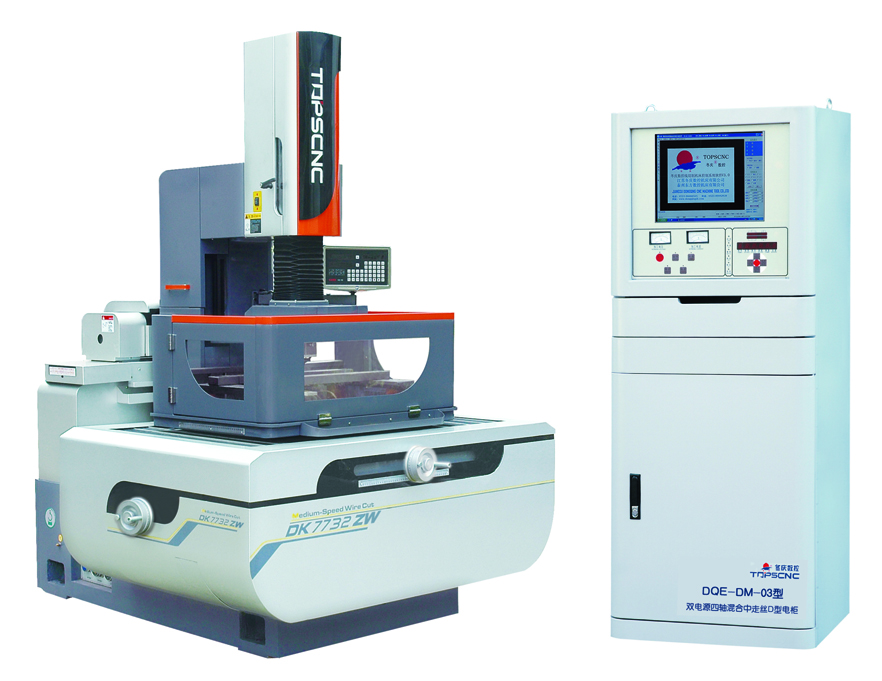

| 走絲線切割機床 (ZW系列) | |||||
| 技術參數/型號 | 單位 | DK7732ZW | DK7740ZW | DK7750ZW | DK7763ZW |
| 工作臺尺寸 | mm | 740×460 | 840×540 | 1020×640 | 1180×750 |
| 工作臺X,Y軸行程 | mm | 400×320 | 500×400 | 630×500 | 800×630 |
| 加工工件最大尺寸 | mm | 820×520 | 980×600 | 1200×700 | 1300×800 |
| 最大直線切割厚度 | mm | 300 | 350 | ||
| 最大承重 | kg | 600 | 1000 | 1600 | 2000 |
| X,Y最小指令單位 | mm | 0.001mm | |||
| X軸滑枕垂直行程 | mm | 250 | 250 | 300 | 300 |
| 錐度U,V軸行程 | mm | ±35× ±35mm | |||
| 最大切割錐度 | mm | ±6°/80 | |||
| U.V最小指令單位 | mm | 0.001 | |||
| 控制方式 | X,Y,U,V 步進驅動/細分驅動； X,Y伺服驅動，U,V細分驅動 | ||||
| Z軸控制 | 電動升降 | ||||
| 聯動控制軸數 | X,Y,U,V | ||||
| 貯絲筒最大行程 | mm | 200 | |||
| 電極絲直徑范圍 | mm | φ0.10-φ0.25(推薦 φ0.18) | |||
| 走絲速度 | m/s | 1-11.4m/s 變頻可調 | |||
| 最大貯絲長度 | m | 250m | |||
| 加工精度 | mm | ≤0.015 | |||
| 最大切割效率 | mm2/min | ≥220 | |||
| 最佳表面粗糙度 | μm | 一次切割Ra≤2.5，三次切割Ra≤1.1，五次切割Ra≤1.0 | |||
| 液箱容積 | L | 90 | |||
| 工作液過濾方式 | 紙芯過濾 | ||||
| 供電電源 | 3Ph,380V±10%,50±1Hz | ||||
| 控制系統 | DQE-DM-03/DQE-DC-01 | ||||
| 機床消耗總功率 | kw | 0.56 | |||
| 最大加工電流 | A | 12 | |||
| 主機凈重 | kg | 2100 | 2500 | 3100 | 3800 |
| 機床外形尺寸 | mm | 1840x1600x2170 | 2100x1900x2170 | 2200x2250x2265 | 2610x2500x2265 |
| 包裝箱尺寸 | mm | 2010x1700x2460 | 2220x2000x2460 | 2350x2300x2550 | 2800x1500x2550 |
| 噪音 | db | ≤70 | |||
