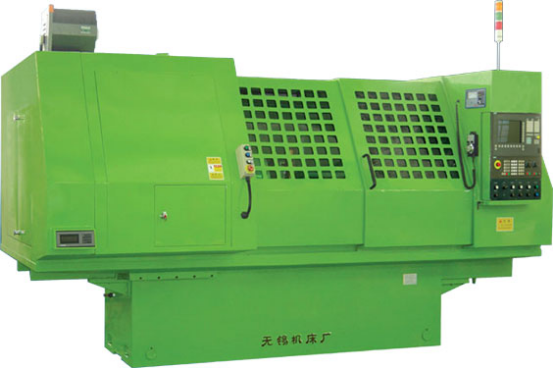

機床結構特點及性能

1、機床控制系統采用西門子802D系統，可控制兩軸聯動實現插補運動；

2、機床布局采用床頭箱固定，砂輪架作橫向進給運動(X軸)，并由工作臺縱向往復運動(Z軸)的磨削形式，兩軸均由伺服電機驅動滾珠絲桿，傳動鏈簡單可靠，可實現無間隙、高靈敏度直線運動；

3、床頭箱采用高精度套筒主軸結構，精度高，便于維修，工件主軸驅動由交流變頻電機經過多楔帶實現無級調速，從而帶動工件轉動；

4、砂輪主軸采用機械式砂輪軸，整體安裝，由電機驅動；

5、機床采用獨立電箱，方便操作；

6、可選配日本東京精密或意大利馬波斯主動內徑量?jī)x(均為特殊訂貨)，能較高的保證零件加工精度的尺寸分散要求，以滿足零件批量生產精度要求.

磨孔直徑                                150~500mm

最大磨削深度(標準磨具)

磨孔直徑150~250時                    350mm

磨孔直徑250~500時                    450mm

最大工件旋徑

罩內                                510mm

罩外                                725mm

工作臺(Z軸)最大行程                  725mm

砂輪架(X軸)最大行程                  180mm

工作臺(Z軸)最高速度                 6m/min

工作臺(Z軸)磨削速度               0~4m/min

砂輪架(X軸)最高速度                 5m/min

砂輪架(X軸)進給速度            0~0.1mm/min

Z軸最小分辨率                      0.001mm

X軸最小分辨率                      0.001mm

工件主軸轉速范圍                20~325r/min

床頭箱最大回轉角度

用卡盤時                             20°

用花盤時                             15°

床頭箱最大橫向移動量                  250mm

砂輪軸轉速                  2450、4200r/min

機床總功率                             20kW

機床外型尺寸         4100mm×1850mm×1950mm

機床重量                             4500Kg

三、工作精度

(標準試件Φ310×Φ250×400mm，45#鋼)

內孔圓度            0.003mm

內孔圓柱度          0.005mm

內孔粗糙度         Ra0.4μm

端面粗糙度         Ra0.8μm

夾持節圓對內孔跳動

(針對齒輪類零件)     0.04mm
